Разводные мосты: как это работает.

3 мин. на чтение

Одна из достопримечательностей Санкт-Петербурга – ночной развод мостов. Из 800 переправ, установленных в городе, 21 – раздвижные.

Назначение.

Разводные мосты с подвижными пролётами строят на водных артериях для «развязки» судоходных и наземных транспортных магистралей.

Плюсы.

Для пропуска судов не нужны высокие опоры и длинные въезды.

Минусы.

Невозможно одновременное движение водного и автомобильного транспорта.
Сложные механизмы требуют систематического обслуживания.

История

Первый прототип раздвижного перехода появился в Вавилоне в 7 веке до Рождества Христова, соединив берега Евфрата.

В средневековье подъемные конструкции устанавливали над рвами у стен замков. Техника — простейшая: положение «настила» меняли вручную, лебедкой с противовесами.

Подъемный мост в средневековом замке.

С развитием навигации стали появляться более сложные проекты. Приоритет отдавался конструкциям с одним движущимся пролётом. Он мог подниматься, сдвигаться, поворачиваться, сворачиваться (редкий вариант).

Разводные мосты установлены на всех континентах. Но самыми узнаваемые, «классика» – Тауэрский (Лондон) и Дворцовый (Санкт-Петербург).

Тауэрский разводной мост.

Типы разводных механизмов.

Раскрывающиеся. (с 1 или 2 крыльями, коромысловые, откатные). Подвижная часть вращается относительно горизонтальной оси. Двукрылая схема экономичнее. Хотя двигателей 2, уменьшается ширина опор, снижается мощность устанавливаемых двигателей.
Поворотные. В разведенном состоянии не ограничивают габариты судов по высоте. По принципу действия сравнимы с калиткой. Опора поддерживает средний пролет. При проходе судов он поворачивается на прямой угол и становится вдоль русла.

Вертикально-подъемные. «Кусок» дорожного полотна поднимается вверх, его удерживают 2 башни со шкивами, тросами и противовесами. Такие мосты характеризуются повышенной жесткостью. Недостаток – сами башни, не придающие объекту привлекательности. Хотя минус относительный, нивелируется усилиями архитекторов. Примеры – мост Гюстава Флобера через Сену или Финляндский железнодорожный в Санкт-Петербурге.

Подъемный разводной мост Флобера во Франции.

В Санкт-Петербурге разводные мосты изначально делали поворотными (например, Троицкий).

1938 год. Ледоход проходит Троицкий мост. Тогда он еще был поворотным.

Но потом от этой технологии решили отказаться, конструкции перестроили, сделали раскрывающимися.

Внутри разводного моста.

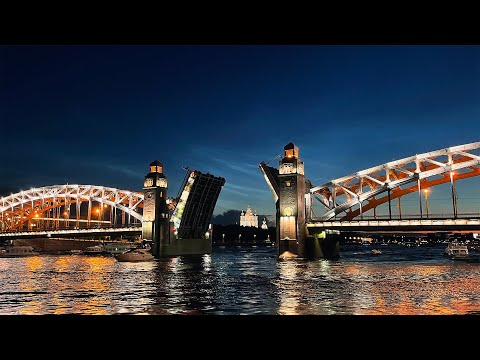

Ночной развод мостов – яркое туристическое шоу.

Ночной развод мостов: шоу для туристов.

Но это только видимая часть происходящего. А как это работает – интересно?

«Начинка» зависит от веса, типа строения. Базовые компоненты:

Приводы. Главный (электрогидравлический или электромеханический), резервный (с автономным питанием), аварийный ручной.
Тормоза. Останавливают движение, снижают скорость в крайних положениях «крыльев».
Противовесы. Бетонные плиты, опускающиеся в «колодцы» при разводке настилов. С чугунными отливками для компенсации температурного расширения.
Пульт управления. Визуальный контроль обстановки в районе моста, управление разводкой и наводкой.

Посмотрим, что «под капотом» самого узнаваемого из городских мостов – Дворцового, соединяющего берега Большой Невы.

Длина – 260 м, ширина – 27,7, пролеты (5) – по 39. Он последний, построенный при царствовании Романовых. С 1916 года (окончание строительства) и по 2012 (реконструкция) оборудование работало безотказно.

Внутри Дворцового разводного моста.

«Крылья» поднимаются на 610 (предел – 69). Подклинивающие устройства фиксируют их в этой позиции. Всё контролируется компьютером – видны даже незначительные колебания под порывами ветра. При разводке противовес «сажается» на опорные стойки на глубине 1,5 м от уровня воды в реке.

Силовая установка – массивные гидроцилиндры. Гидравлика заменила устаревший шестеренчатый электрический механизм.

Гидравлика разводного механизма.

Управление выполняется с операторского пульта.

Пульт управления Дворцовым мостом.

На движение пролетов к конечной точке уходит 5 минут. Везде установлены датчики, определяющие положение частей конструкции.

Дежурная смена (с 9 часов вечера и до утра) – 6 человек во главе с начальником. Персонал несколько часов проверяет готовность к разводке.

Механик команды разводки Дворцового моста

Дворцовый – самый сложный разводной мост Санкт-Петербурга. В опорах более 1000 каналов для смазки. Пролётами управляет компьютерная программа, учитывающая опыт эксплуатации. Интерфейс выглядит немного устаревшим, зато работает безотказно.

Интерфейс программы для разведения Дворцового моста.

По расчётам, нынешняя «начинка» объекта прослужит не меньше сотни лет при стандартной нагрузке.

Жаль, но внутри петербургских разводных мостов экскурсий не проводятся. Можно только посмотреть снаружи – с теплохода или с набережных. Чтобы увидеть шоу изнутри, придётся устроиться в Санкт-Петербургский Мостотрест…

Разводные мосты Санкт-Петербурга

Над рекой Невой развели мосты… Это зрелище захватывает не только жителей и гостей города. Эффектность сего действа для яркости красок, а иногда даже для драматизма, используют в своих работах художники, фотографы, кинематографисты, композиторы.

Если действие художественного фильма происходит в Санкт-Петербурге, то в сюжете непременно присутствует момент, где главный герой будет мчаться с работы или вечеринки, чтобы успеть до разведения моста к себе домой на другую сторону Невы. Эта романтическая особенность Петербурга используется не только режиссёрами, чтобы придать остроты и динамичности повествованию, и даже трагизма в популярной песне, где разведённые мосты оказываются «всему виной» у Ларисы Долиной. Почему-то всем героям фильмов нужно попасть именно на разводной, хотя из 342 разводят всего 21 мост и не все одновременно. У каждого есть свой график, но, видимо, этот архитектурный шедевр Санкт-Петербурга не могли пропустить деятели искусства.

Да и как пройдёшь мимо необыкновенного чуда, ансамбля разводных мостов Санкт-Петербурга под открытым небом, каждый из которых исполняет свою «сольную партию» и в истории, и в жизни города. Зрелище действительно захватывающее и посмотреть на него задаются целью все гости северной столицы и мечтают увидеть воочию те, кто ни разу не бывал в этом городе.

На вопрос — сколько всего мостов в Санкт-Петербурге, не сразу ответят даже специалисты. Если учесть Павловск, Пушкин (Царское село), Кронштадт (Кронштадтский район), Петергоф, Колпино, Курортный и прочие районы, то их насчитается около 800. Но в историческом центре особенно знамениты и привлекательны для туристов Дворцовый, Литейный и Троицкий, которые находятся на главных водных магистралях города.

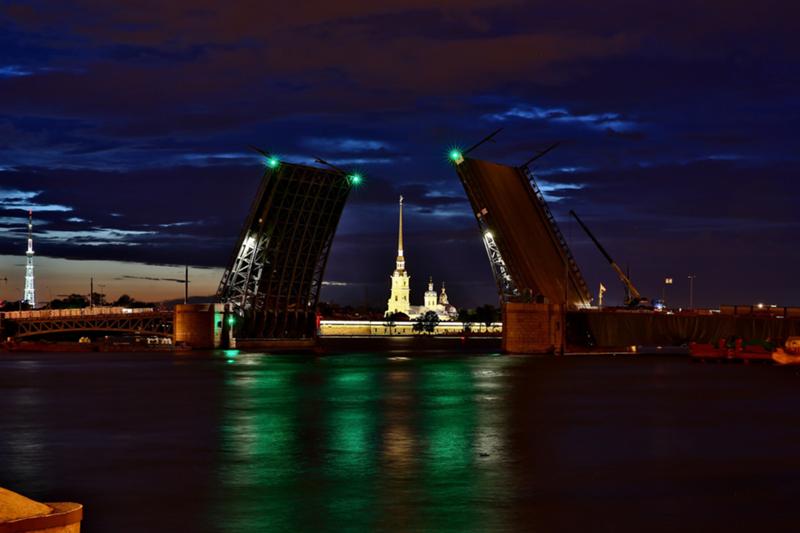

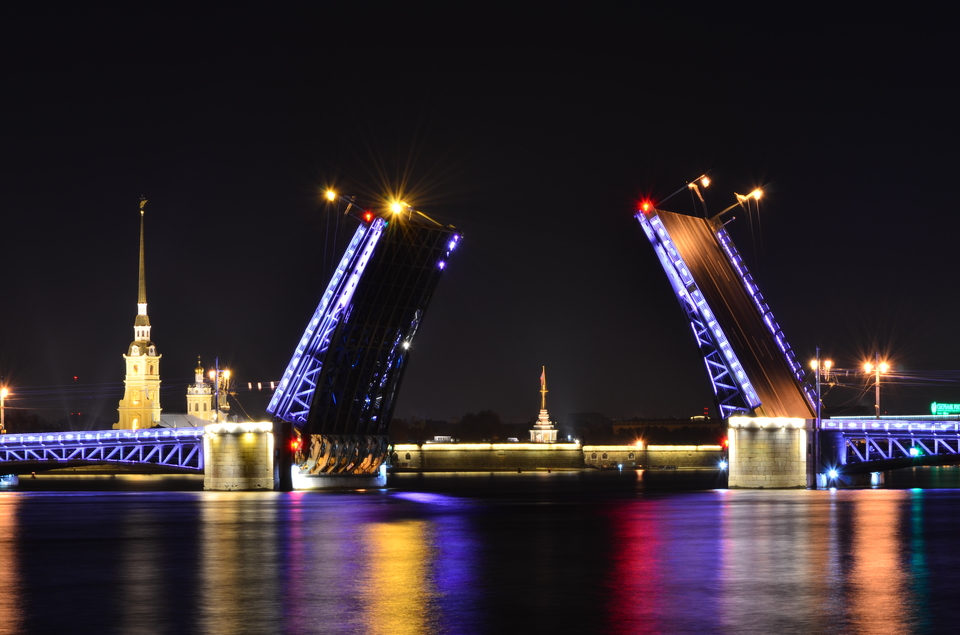

Чаще всего на фотографиях Санкт-Петербурга, как символ этого города, встречается разведённый Дворцовый мост, с виднеющимся вдали шпилем Петропавловской крепости.

Мост чугунный, состоящий из пяти пролётов. Из всех пролётов только пара центральных разводятся уникальным механизмом. Его назначение — объединить Дворцовый плац с Васильевским островом.

54 участника конкурса, начиная с 1901 года, представляли для выбора комиссии свои проекты моста. Через восемь лет победителем был признан инженер А. П. Пшеницкий. Задумка автора начала претворяться в жизнь в 1912 году. Некоторый промежуток времени его сооружение было приостановлено — продолжалась мировая война. А к 1916 году, не со всеми задуманными тонкостями архитектора, понтон был достроен.

За время своего существования Дворцовый мост пережил две реконструкции и фундаментальный ремонт в 1967 году, однако сейчас он вновь исчерпал свои возможности и требует основательного внимания к себе. Историческое прошлое Троицкого моста впечатляет тем, что на его открытии был сам государь. Николай Второй собственными руками впервые развёл мост, включив механизм. На мероприятии присутствовал французский президент того времени.

Это было неслучайно, потому, как строителями были французские мастера. Строился мост с 1897 по 1903 год. Длина понтона 580 метров и соединил он две площади Суворовскую и Троицкую.

Изначально название дано в честь Троицкого Собора, но затем его переименовывали несколько раз. После революции он назывался мостом Равенства, затем имени Кирова, а в первые годы перестройки его снова назвали Троицким.

За более чем столетнее существование Троицкий мост, конечно, требовал реконструкции и в начале двухтысячных был произведен капитальный ремонт: заменены механизмы разведения, асфальтовая поверхность, бетонную конструкцию заменила металлическая, отреставрированы и возвратились символы самодержавия — корона и двуглавый орёл.

Необычен возведенный в позапрошлом веке Литейный мост. Название связано с Пушечным Литейным двором. От других Литейный мост отличается тем, что мощные подъёмники быстро подымают только один пролёт, так как Нева в этом месте делает разворот, и суда проплывают возле левого берега, как раз там, где и поднимается пролёт. Ещё самобытность Литейного моста в том, что на нём первом появилось электрическое освещение, а чугунные решётки украшают барельефы с силуэтами русалок с Санкт-Петербургским гербом в руках.

Полюбоваться на поистине фантастическое представление — разведения мостов в Петербурге получится только в пору навигации с конца апреля по ноябрь.
