Содержание

как правильно выбрать, виды якорей

Для любого корабля или лодки якорь является очень важным элементом, в т.ч. и для ПВХ лодки. Якорь для лодки ПВХ выполняет единственную функцию – останавливает и фиксирует судно в месте рыбалки. Фиксация лодки должна быть прочная, вне зависимости от течения или ветра, а для этого якорь должен плотно сидень на дне.

Главные особенности такого типа якорей:

  • Малый вес,
  • Не большой размер,
  • Удобный в использовании,
  • Высокое сопротивлении коррозии.

Виды якорей и их конструкция

Самые распространенные виды якорей

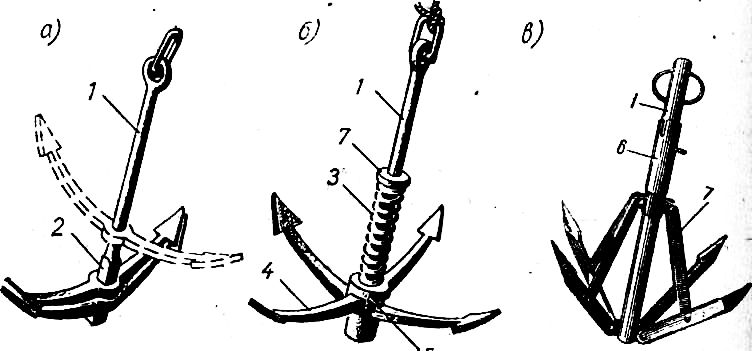

Якорь Кошка

Среди десятки известных и проверенных конструкций якорей для лодок ПВХ, самым популярным среди рыбаков является якорь-кошка. Вес такого якоря обычно не превышает 10 кг. и чаще всего по конструкции он складной. Фиксация лап у такого якоря бывает двух типов: лапы распрямляются с помощью поворотной муфты или механизмом по типу зонтика. В плюсы такого якоря можно записать компактность легкость. Главным минусом является плохое сцепления с каменистым и илистым дном. Хорошо цепляется за коряги и затопленные деревья, но если такая коряга очень крепко лежит на дне, то есть большая вероятность того, что якорь придется подарить этому водоему, а себе купить или сделать новый.

Якорь Данфорта

Этот якорь чем то напоминает плуг. Он зачастую совсем не легкий и не малогабаритный, но большим его плюсом является хорошее сцепление с илистым и каменистым дном. Его плоские лопаточки зарываются глубоко в дно до плотного грунта и обычная лодка ПВХ и течение его уже не сдвинет с места. Якорь Данфорта с массой около 2-х килограмм сможет держать на тячении лодку массао до 80 кг. Еще одним его преимуществом является то, что он легко снимается с зацепа.

Якорь Матросова

По форме и конструкции чем то напоминает якорь Данфорта, но отличается от него лучшим сцеплением с дном за счет штоков. Сцепление не теряется даже если лодку или катер развернет на все 360 градусов, что может случиться в плохую погоду. Но такое хорошее сцепление является и его минусом, т.к. якорь Матросова иногда бывает очень проблематично извлечь со дна. Такой якорь хорошо работает на илистых и мелко каменистых участках.

Якорь Холла

Еще одна конструкция якоря для лодок и катеров, которая похожа на два предыдущих. Принцип работы якоря Холла выглядит следующим образом: упав на дно он ложится плашмя, когда веревка или цепь протянет его, нижний прилив лап зацепится за грунт, лапы повернуться и начнут забираться грунт и погружаться в него. Для надежного зацепа якоря Холла его нужно отдавать на ходу. Сила удерживания якоря напрямую зависит от грунта. Рыхлый и не однородный грунт не для него. Мягкие и илистые поверхности тоже его не удержат.

Грибовидный якорь

Еще одни достаточно известный речной якорь, грибовидным его называет благодаря его форма, напоминающей гриб. Вес его редко превышает 10 кг. Он отлично подходит для каменистого дня. Компактный и удобный в использовании якорь.

Якорь Брюса

По форме этот якорь выглядит как огромный крюк, на конце которого в разные стороны торчат две лопатки. С помощью этих лопаток он и зарывается в грунт при забрасывании.

Вильчатый якорь

По своему названию этот якорь похож на двузубчатую вилку, между зубьями которой установлена треугольная лапа. При забрасывании такого якоря именно эта лапа и цепляется за грунт, а вилка обеспечивает надежность сцепления. Но недостаток этого якоря в том, что его трудно вытаскивать из грунта обратно.

Якорь Нортхилла

Такой якорь редко встретишь на лодках пвх. Он представляет собой четырехконечную звезду, на двух концах которой есть лапки для зарывания в грунт, а два других “луча” звезды усиливают сцепления с грунтом. Но это большой и тяжелый якорь, цена на него обычно очень высокая, да и вытаскивать его из воды то еще приключение.

Якорь Кобра

Это монолитный якорь с очень большой удерживающей силой (порядка 25 кг. на 1 кг веса якоря). У него широкая и острая лапа, за счет которой он крепко цепляется за каменистое или песчаное дно и даже при выскакивании быстро находит себе новое место зацепа. Модель якоря сама по себе хорошая, но это большой якорь и для маленьких ПВХ лодок не подходит.

Якорь Плуг

По конструкции он похож на “Кобру”, но уже не является монолитной конструкцией. Состоит из двух, соединенных друг с другом частей. Если этот якорь хорошо зарылся в грунт, то даже развороты катера или лодки не смогут вытащить его из зацепа.

Якорь Портера

Лапы у этого якоря крепятся болтами перпендикулярно штоку. Такое крепление позволяет якорю колебаться из стороны в сторону. При погружении на дно одна лапа якоря Портера цепляется за грунт, а вторая за веретено, от сюда получается большая удерживающаяся сила. Такая конструкция практически исключает зацепления якорного троса за лапы.

Адмиралтейский якорь

На вид это самый привычный для нас якорь, который мы часто можем видеть в качестве экспонатов в портовых городах. Это якорь уже совсем не для ПВХ лодок, он используется исключительно на кораблях. Состоит он из веретена, транца, двух рогов, штока и скобы с рымом. Это самый универсальный якорь из всех. Тип дна для него не имеет никакого значения. Коэффициент его удерживания очень большой, не зря же его используют на больших и дорогостоящих кораблях. Да и конструкция у него очень простая, но зато и очень надежная. Это большой, тяжелый и очень дорогой якорь.

Что нужно учитывать при выборе якоря для лодки ПВХ

  • Главное назначение якоря – это удерживание судна на воде, сопротивляясь течению и погодным условиям.
  • Коэффициент силы удерживания якоря, всегда указывается в инструкции или паспорте якоря.
  • Масса, которая должна соответствовать массе лодки. Вес якоря должен быть не большим и не слишком маленьким. Оптимальный вариант для надувной лодки порядка 7-8 кг.
  • Нужно учитывать тип грунта, за который якорь будет цепляться, т.к. каждый вид якоря предназначен для разных типов грунтов.
  • Место и погодные условия. Есть ли сильные течения, часто ли дует сильный ветер, все это так же нужно учитывать.
  • Материал изготовления якоря и защите его от коррозии. Идеальный вариант – это оцинкованный якорь.

Как сделать якорь своими руками

Если вы не хотите покупать готовый якорь, нет лишних денег или не устраивает конструкция, то якорь для лодки ПВХ можно сделать своими руками. Сегодня будем делать самодельный якорь, внешне похожий на якорь Холла.

Чертеж якоря

Схематический чертеж якоря



Все размеры и подробная инструкция что и как делать есть на видео.

Видео

Правильное крепление и постановка якоря

Якорь должен надежно фиксировать лодку на поверхности воды, но одного я коря в этом не достаточно. Тут важно, что якорный трос был качественным и надежным, именно он соединяет якорь с лодкой. Тросы, которые сейчас есть в продаже, делают либо из натуральных материалов или из синтетики. Из преимуществ синтетических можно выделить то, что при одинаковым диаметре, такой трос превосходит натуральный по стойкости к истиранию, он более прочный и не подвержен воздействию окружающей среды, т.е. он не гниет очень долго. Прочность на разрыв якорного троса должна превышать массу якоря в 80 раз. Длина троса определяется в зависимости от глубины водоемов, в которых вы собираетесь рыбачить, все это подбирается экспериментальным путем. Только не берите длину в притык или совсем чуть чуть больше глубины. Нужно иметь достаточно большой запас по длине, т.к. чем дальше лодка от места касания якоря с дном, тем надежнее будет зацепление.

Лодка поставленная на якоря в растяжку

Если вы решили использовать цепь вместо троса на надувной лодке, то это не лучший выбор, т.к. это значительно увеличивает вес лодки, хотя цепь и более надежная.

Советы

  • Перед выбором того или иного якоря, который вы возьмете с собой на рыбалку, выясните какой тип дна в том месте, где вы собираетесь рыбачить.
  • Узнайте глубину водоема в месте рыбалки или экспериментальным путем или у бывалых рыбаков.
  • Мож сделать якорь своими руками и тогда вы точно получите то, что хотите, а можно и купить готовый, но внимательно изучите отзывы владельцев.
  • Узлы на якоре и на лодке используйте только очень надежные, а то так и утопить якорь не долго.
  • При сильном течении или ветре, целесообразнее использовать сразу два якоря, для более надежной фиксации судна на месте (см. рисунок выше).

особенности, как сделать своими руками

Оглавление

  • 1 Назначение
  • 2 Как выбрать
  • 3 Особенности грибовидного якоря
  • 4 Самодельный вариант
  • 5 Несколько полезных советов

Тот факт, что якорь для лодки считается незаменимым аксессуаром, признает не только каждый заядлый любитель водных прогулок, охоты или рыбалки, но даже дилетант, впервые решивший выйти на воду. Лица, имеющие специальные удостоверения на право вождения маломерных судов (их еще часто называют водомоторниками), на своем опыте ощутили необходимость укомплектования судна якорем, так как его наличие проверяется при регистрации средства.

Якорь для лодки ПВХ можно купить в специализированном магазине, однако, к сожалению многих, его нельзя выбирать в соответствии со своими предпочтениями. Устройство должно, прежде всего, использоваться по назначению. Это значит, якорь служит для удержания плавсредства в состоянии покоя на течении или при порывах ветра, и от его качества зависит исход рыбалки, охоты, да и степень безопасности владельца лодки, а также пассажиров. Не хочется напоминать про печальную статистику, но на воде даже самые безобидные на первый взгляд ошибки часто приводят к трагическим последствиям.

Сегодня можно не только купить якорь, но и выбрать наиболее подходящую модель. Еще не за горами те времена, когда владельцы лодок вынуждены были выходить из ситуации своими силами. До сих пор встречаются экземпляры из гусеничных траков, гирь или свинцовых отливок. Пополнить это перечень могут действительно «музейные» экспонаты: коленчатый вал, гриф от штанги, электромотор, гантели. А слышали ли вы когда либо про «мертвый» якорь? Это груз, затопленный навсегда, то есть, они никогда не поднимается на поверхность. Лодка подплывает к месту затопления якоря, и происходит соединение фала, катер швартуется.

Назначение

Чтобы определить начало применения якорей, необходимо погрузиться вглубь истории мореплавания. Еще древнегреческие мореплаватели прекрасно знали, что судно, по какой-либо причине потерявшее парус, практически теряло управление. В этом случае оставалось надеяться лишь на милость природы, ведь корабль переходил в «подчинение» ветру и волнам. Не нужно говорить, какова в таком случае оказывалась судьба судна.

Спустив якорь, моряки могли спокойно переждать непогоду в относительной безопасности. Вот почему древние моряки называли якорь «священным». Это же и объясняла его неимоверно высокую стоимость. Даже в религиозных культурах якорь почитался. На греческом языке он звучит, как «Сотер», что в дословном переводе означает «Спаситель», а на старых надгробиях нередко наносилось изображение якоря.

В современной отрасли водного транспорта вряд ли кто станет обращаться к металлическому изделию, хотя здесь трудно о чем-либо судить, ведь почитание культа – дело лично каждого. И, тем не менее, якорь не перестал выполнять основную функцию. Единственное, что изменилось, — параметры выбора. Теперь определяющее значение имеет не столько размер устройства, сколько его форма.

Как выбрать

Поставленным вопросом интересуются владельцы легких надувных лодок ПВХ. От правильного выбора многое зависит. Каждый понимает, что ориентироваться только на массу и габариты якоря нельзя, особенно в условиях ограниченного пространства судна. Можно предложить два элементарных правила, в которых учтены все необходимые параметры.

В качестве ориентира выбирается максимальная масса груза, который способна выдержать лодка. Согласно первому правилу определяется масса якоря. Она напрямую зависит от водоизмещения конкретной модели лодки.

Значение массы примерно составляет 10% процентов от массы груза. Например, если лодка вместе с грузом имеет массу 250 кг, то масса якоря будет составлять минимум 2,5 кг.

Первое правило сформулировано для пайольных лодок.

Подбор якоря для лодки НДНД производится по второму правилу. Здесь уже определяющее значение имеет длина лодки.

Масса якоря в килограммах составляет сотую часть от длины, выраженной в сантиметрах. Например, для трехметрового судна НДНД понадобится устройство с массой в 3 кг.

Теперь добавим «ложку дегтя». Дело в том, что приведенные расчеты весьма условны. Действительно, масса якоря – это только один, но не единственный фактор. Удерживающая сила зависит от типа донного грунта и формы якоря. В песчаном грунте устройство стопорения вязнет лучше, поэтому пользуются простым соотношением: на метр лодки приходится 1 кг груза. Следует уточнить, что подобное соотношение справедливо именно для якоря, имеющего классическую форму.

Используя другой груз (камень, железную болванку, кусок рельса), придется массу увеличить аж в 5 раз. Каменистое дно не позволит укрепиться якорю, какой бы массой он ни обладал.

Подводя итог, можно определить перечень вопросов, на которые каждый покупатель должен ответить.

  • Какой тип дна в водоеме?
  • Присутствует ли течение?
  • Имеется ли тенденция к постоянному течению воздушных масс (дует ли ветер)?

Уже указанных данных достаточно, что универсального устройства даже для конкретной лодки подобрать невозможно. Учитывая одни факторы, придется пренебрегать другими.

Особенности грибовидного якоря

Как бы парадоксально это ни звучало, но разновидностей якорей для легких лодок не так много. Одним из них является грибовидный якорь. Свое название он получил за специфическую форму, напоминающую гриб. Это изобретение, несмотря на простую форму, имеет много преимуществ. Отсутствие заостренных элементов сводит к минимуму вероятность порчи материала лодки при травлении якоря. Дополнительное сопротивление обеспечивается за счет попадания грунта в полость «шляпки гриба». Проделанные отверстия в шляпке способствуют проникновению сквозь них грунта, что дает дополнительное «засасывание» якоря.

Сила удержания у данных конструкций настолько велика, что их предпочитают использовать в местах с большими течениями и с сильными ветрами. Естественно, наивысшие показатели проявляются на илистом или песчаном дне. Именно там достигается высокая степень вязкости. Округлая форма шляпки даже если и состоит из отдельных секторов, то все равно не содержит острых и прямых углов. Такой якорь не зацепится за корягу или другие нежелательные препятствия. После поднятия устройство легко очищается от ила и промывается. Особенно ценятся модели, покрытые полиэтиленом. Этот защитный слой препятствует развитию коррозии.

Самодельный вариант

Якорь гриб для лодки ПВХ можно изготовить своими руками. Для этого не нужно чертить чертеж. Высший пилотаж – это груз, отлитый из свинца. К сожалению, не каждый имеет возможность изготовить подходящую форму или набрать нужное количество свинца.

Простейший вариант, хоть и вызывает смех, зато оказывается вполне действенным. Якорь изготавливается из сковороды. Предварительно предмет кухонной утвари избавляется от ручки. В центре просверливается отверстие. Роль ножки гриба будет играть стальной прут диаметром 2 см. На одном конце прута следует нарезать резьбу. С помощью гайки он будет крепиться к сковороде. Во втором конце сверлится отверстие под фал. После сборки якорь покрывается водостойкой краской.

Несколько полезных советов

Напоследок приведем несколько прописных истин, которые можно считать полезными советами. Они вполне очевидны, однако в некоторых случаях незнание приводило к неприятным последствиям. Отправляясь на воду, необходимо хотя бы примерно знать глубину водоема. Длина якорного фала должна в несколько раз превосходить максимальную глубину реки, пруда или озера.

Для более надежного удержания и зацепления рекомендуется не привязывать веревку непосредственно к якорю. Между ними следует вставить участок цепи, длиной в 1-1,5 метра. Цепь, лежащая на дне, дает дополнительное зацепление. На больших судах решающую роль в удержании играет именно цепь.

При сильном течении или ветре обычно используют два якоря. Первый якорь, основной, рассчитывается по приведенным выше правилам. Вспомогательный якорь может быть чуть легче основного, но его минимальная масса должна составлять половину массы основного.
